Elektrické zapojenie klimatizácie: Ako na to a aké máte možnosti?

Uvažujete o montáži klimatizácie a prišla na rad otázka jej elektrického napojenia? V tom prípade je najrozumnejšie osloviť profesionála. Vysvetlíme vám však, ako prebieha elektrické zapojenie klimatizácie, aké možnosti existujú a na čo si treba dať pozor.

Na akom princípe funguje klimatizácia?

Klimatizáciamá dve hlavné časti –vnútornú a vonkajšiu jednotku.Obe sú prepojené medenými rúrami, ktorýmicirkulujechladivo.Je to špeciálna látka schopná zmeniť skupenstvo z plynu na kvapalinu a späť a vďaka tomu dokáže efektívne prenášať teplo. Celý proces prebieha v uzavretom okruhu, ktorý funguje nasledovne:

1. Nasatie teplého vzduchu z miestnosti– ventilátor vo vnútornej jednotke nasáva teplý vzduch z miestnosti a vedie ho cez výparník (výmenník tepla), v ktorom prúdi chladivo v kvapalnej forme.

2. Absorpcia tepla a odparenie chladiva– chladivo má vo výparníku nízku teplotu aj tlak. Pri kontakte s teplým vzduchom z miestnosti absorbuje jeho teplo a mení sa na plyn. Tým ochladzuje nasávaný vzduch, ktorý sa následne vracia do miestnosti.

3. Odvod vlhkosti z miestnosti –popri chladení sa vo výparníku zráža aj vlhkosť zo vzduchu. Tá sa odvádza von cez hadičku, aby sa zabránilo nadmernej vlhkosti v interiéri.

4. Cirkulácia chladiva do vonkajšej jednotky– plynové chladivo, teraz už s vyššou teplotou, putuje medeným potrubím do vonkajšej jednotky, kde sa ďalej spracúva.

5. Stlačenie chladiva v kompresore– kompresor, ktorý sa nachádza vo vonkajšej jednotke a funguje ako srdce systému, nasáva plynné chladivo a stláča ho. Výsledkom je vysoký tlak a teplota chladiva.

6. Odovzdanie tepla do vonkajšieho prostredia– stlačené horúce chladivo prúdi do kondenzátora, kde sa pomocou ventilátora ochladzuje, mení sa späť na kvapalinu a odovzdáva teplo do okolia. Preto z vonkajšej jednotky často cítiť teplý vzduch.

7. Zníženie tlaku a príprava na nový cyklus– kvapalné chladivo následne prechádza expanzným ventilom, ktorý prudko zníži jeho tlak aj teplotu. Vďaka tomu je opäť pripravené vstúpiť do výparníka a celý proces sa môže zopakovať.


Celý tepelný okruh saopakuje dovtedy, kým klimatizácianedosiahne požadovanú teplotuv miestnosti. Výsledkom je príjemné a stabilné ochladenie (alebo v prípade reverznej prevádzky aj vykurovanie).

Typy systémov klimatizácií a ich elektrické pripojenie

Rozlišujeme niekoľko základných typov klimatizácií, pričom každý z nich má svoje špecifiká, pokiaľ ide o elektrické pripojenie.

1. Monosplit klimatizácie

Najbežnejší typ, vhodný aj akoklimatizácia do bytu, ktorý sa skladáz dvoch oddelených jednotiek– vnútornej (výparník) a vonkajšej (kompresor a kondenzátor). Hoci niektoré menšie vnútorné jednotky môžete napojiť priamo do zásuvky, oveľa bezpečnejšie a efektívnejšie je spoločné napájanie oboch jednotiekprostredníctvom jedného silového (komunikačného) kábla.

Tento kábel zvyčajne prepája vnútornú a vonkajšiu jednotku, pričom napájanie celého systému privedieme k vonkajšej jednotke. Vnútorné jednotky sú dostupné v rôznych prevedeniach, ako sú nástenné, kazetové, parapetné alebo podstropné.

2. Mobilné klimatizácie

Prenosné zariadenia sú ideálne predočasné alebo menšie priestory. Kombinujú vnútornú aj vonkajšiu jednotku v jednom. Ich hlavnou výhodou je extrémne jednoduchá inštalácia – stačí ich zapojiť do štandardnej 230 V elektrickej zásuvky. Teplý vzduch odvediete flexibilnou hadicou, ktorú treba viesť cez okno alebo špeciálny otvor v stene.

3. Multi-split klimatizácie

Predstavujú pokročilé riešeniepre väčšie objekty,kde sa k jednej vonkajšej jednotke pripája viacero vnútorných zariadení (najviac 5). Každé z nich je samostatne napojené na vonkajší systém prostredníctvom medeného potrubia na chladivo a komunikačného kábla (zvyčajne 230 V). Exteriérová jednotka si vyžaduje vlastný elektrický okruha istenie, aby dokázala zvládnuť celkovú záťaž všetkých napojených komponentov.

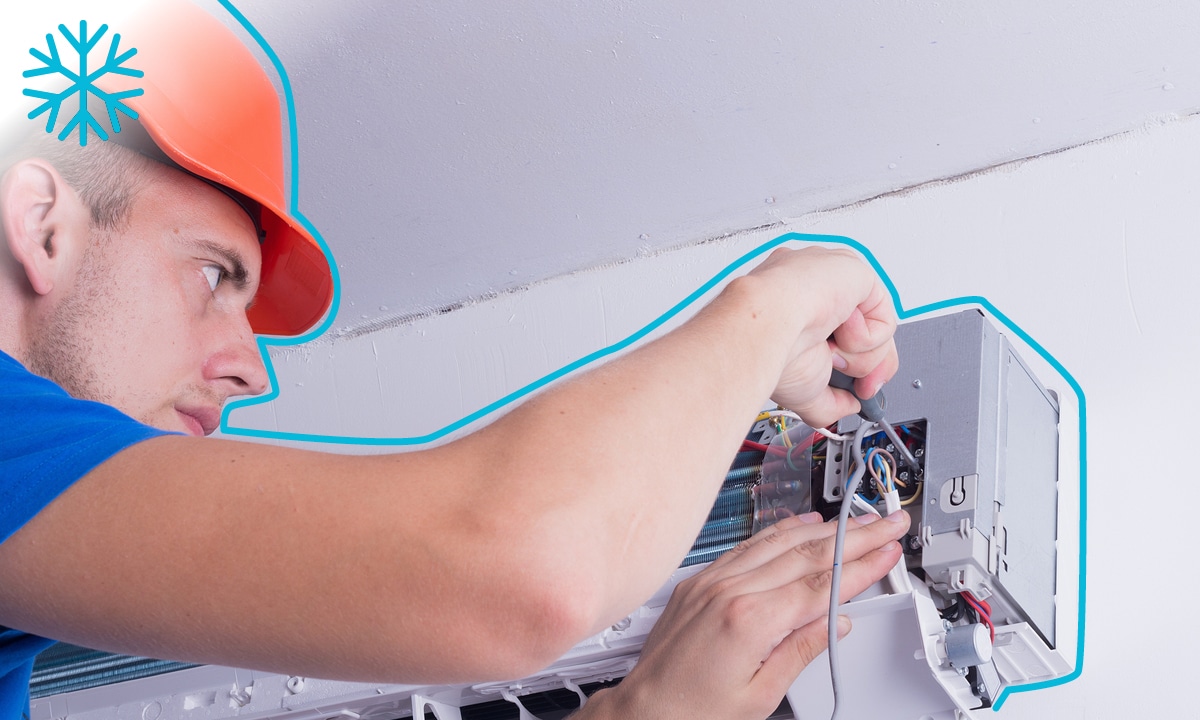

Prečo nie je elektrické zapojenie klimatizácie vhodné pre domácich majstrov?

Inštalácia klimatizácie, najmä jej elektrické napojenie,nepatrí do rúk laikov.Ak nemáte oprávnenie ako elektrikár alebo montážny technik, do zapojenia sa nepúšťajte. Výrobcovia bežne podmieňujú platnosť záruky profesionálnou montážou –neodborný zásah ju automaticky ruší.

Nesprávne zapojenie môže poškodiť zariadenie, spôsobiťúraz elektrickým prúdom, požiar alebo iné nebezpečné situácie. Okrem toho sa pri montáži manipuluje aj s chemickými látkami, ktoré môžu byťtoxické a horľavé.

Výnimkou sú len mobilné klimatizácie, ktoré sú navrhnuté na jednoduché „plug-and-play“ používanie a zvládnete ich zapojiť sami. Všetky ostatné typyzverte do rúk certifikovanému odborníkovi.

Vedenie káblov a potrubia: čo si pri elektrickej montáži všímať?

Uloženie elektrických káblov, medeného potrubia s chladivom a odvodu kondenzátu má vplyv na funkčnosť aj vzhľad celej inštalácie. K dispozícii mátedve základné riešenia:

• plastové lišty– rýchlejšia montáž, no viditeľné vedenie na stene,
• zapustenie do steny– esteticky čisté riešenie, ktoré si vyžaduje sekanie drážok a omietanie. Vhodné pri novostavbách alebo rozsiahlejších rekonštrukciách.

Výber závisí od typu stavby avašich preferencií. S montážnym technikom sa oplatí konzultovať postup ešte pred kúpou klimatizácie.

Ako správne zvoliť kábel a istič?

Výrobcovia zvyčajne určujúpresný typ káblapre bezproblémové elektrické zapojenie klimatizácie. Ak táto informácia chýba, najpoužívanejšie súCYKY alebo NYM.

CYSY používajte pri zapojení do klasickej zásuvky, ktorý je typický pre mobilné alebo menšie split jednotky.

Správne zvolený istič je rovnako dôležitý a závisí od príkonu klimatizácie:

• do 1 500 W– kábel 3 x 1,5 mm², istič 10 A.
• od 2 000 – 3 500 W– kábel 3 x 2,5 mm², istič 16 A.
• Viac jednotiek (multi-split systémy)– kábel 5 x 1,5 mm² alebo 5 x 2,5 mm². Pri vyšších výkonoch treba ajtrojfázové napájanie.


Používajte ističe typu C, pretože pri štarte kompresora lepšie znášajú nárazové prúdy. Ak vaša klimatizácia využíva technológiu „soft štart“,postačí aj typ B(používa sa aj na zapájanie bežných spotrebičov, napríklad televízie). Nesprávne zvolený istič zvyšuje riziko zlyhania pri preťažení alebo skrate, čo môže ohroziť bezpečnosť domácnosti.

Ako pripojiť klimatizáciu do siete?

Klimatizáciu pripojíte k elektrickej sieti dvoma spôsobmi:

• cez zásuvku– tento spôsob je vhodný len pre menšie zariadenia s nízkym príkonom a minimálnou spotrebou energie,
• priamo cez rozvádzač– ideálne riešenie. Predstavuje samostatný elektrický okruh s vlastným ističom. Takéto napojenie zabezpečí dostatočné a stabilné napájanie bez ovplyvnenia iných spotrebičov v domácnosti. Ak samostatný okruh nie je možný, môžete klimatizáciu pripojiť na existujúcu vetvu, no len v prípade, že zvládne dodatočnú záťaž a nie je preťažená.
